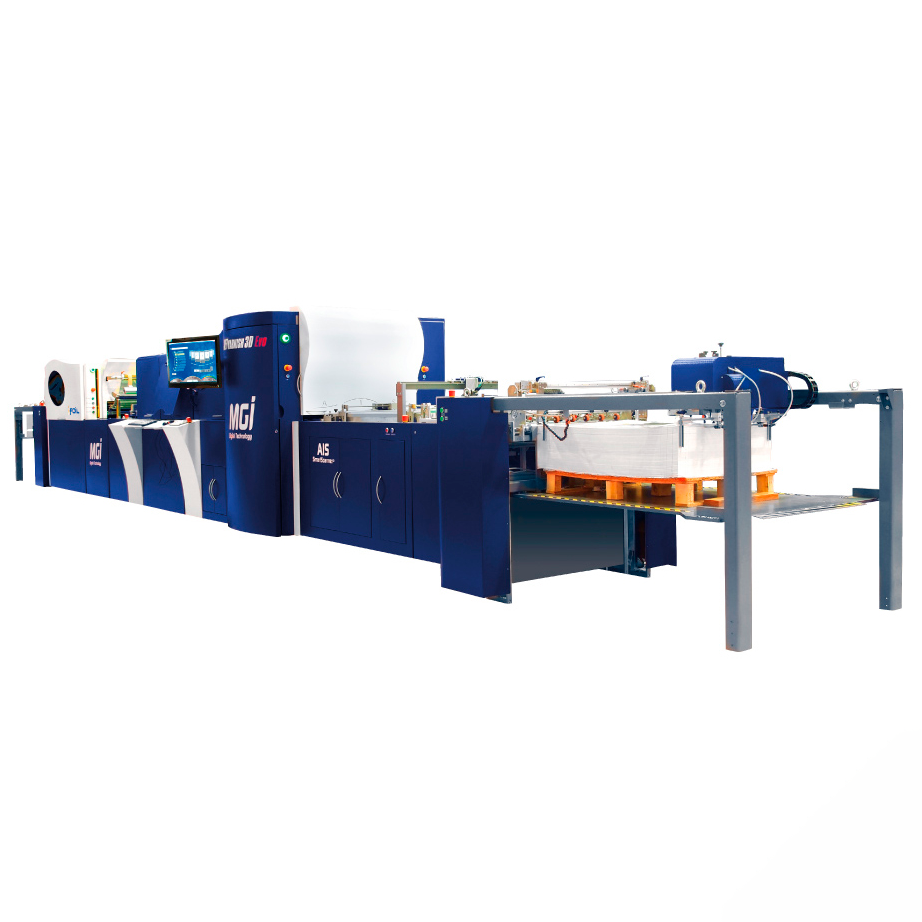

Barnizadora inkjet UV 2D/3D y hot-foil digital MGI JETvarnish 3D Evo

Especificaciones técnicas – Barnizado

Tecnología inkjet UV
• Tecnología exclusiva de motor inkjet de MGI.
• Aplicación inkjet drop-on-demand (Dod).
• Cabezales de impresión piezoeléctricos en una sola pasada de impresión.
• Arquitectura flexible y escalable.

Espesores de barnizado variables
Dependiendo del archivo y del soporte utilizado, el grosor del barnizado puede variar desde el modo UV plano tradicional de 3 hasta los 200 micrones para conseguir un efecto 3D en relieve y un acabado táctil.

Velocidad de producción
Hasta 3000 (1) pliegos B2 por hora aprox en todas las versiones, con efecto barnizado de 18 micrones.

Registro
Guías laterales de registro motorizadas a derecha e izquierda. Registro automático por medio de un escáner incorporado para gestión a tiempo real de todo el pliego. No se necesitan marcas de registro.

Formatos de papel admitidos
Mín.: 420×297 mm / 8×11,8 ‘’ (ancho por alto)
Máx.: 52×120 cm / 20×47’’ (estándar)
75×120 cm / 29×47 ‘’ (3)

Anchura de áreas de impresión
51 cm/ 20’’ (estándar)
63 cm/ 24,8’’ (3)
74 cm/ 29’’ (3)

Grosor de los soportes
• Ajuste de altura de los cabezales inkjet motorizado.
• Mín.: 135 gsm y no menos de 150 m / 6 mil antes de la impresión y el laminado.
• Máx.: 600 gsm y no más de 600 m / 24 mil antes de la impresión y el laminado.

Compatibilidad de soportes
Mejora en la mayoría (4) de las superficies mate o glossy laminadas, con o sin barnizado acuoso, papel laminado, plástico, PVC y otros materiales barnizados. Barnizado reserva 3D directamente en la mayoría (4) de las impresiones digitales (por ejemplo: MGI Meteor).

Barnizado UV y rendimientos
Varias fórmulas de barnizado disponibles, una diseñada para el 2D (barnizado plano) y otra para el uso de 2D/3D. La JETvarnish 3D Evo incluye 2 depósitos y 2 circuitos para el barniz de serie que permiten un rápido cambio entre los tipos de barnizado. Ambos depósitos tienen una gran capacidad (18 litros / 4,7 galones). El cambio de tanque instantáneo es posible durante la producción sin interrupciones ni residuos.

Alimentador de pliegos de 75 cm
Alimentador de gran capacidad capaz de apilar papel de hasta 60 cm/ 23,6 ‘’ de alto para pliegos de 75×120 cm (29×47’’). Aproximadamente 4000 pliegos a 135 gsm.

Apiladora de pales de 75cm
Admite pliegos de hasta 75×120 cm (29×47’’) de tamaño en el envasado de palés.

Ruta de papel
• Ruta de papel 100% plano.
• Sistema de aspiración de aire.
• Sistema de emisión de aire.
• Detección de doble pliego automática.

Secador UV en línea
Secado y curado instantáneo a través de luces UV integradas.

Sistema Front End
• Software de gestión intuitivo con pantalla táctil controlado a través de un monitor de 27’’.
• Funciones para operarios:
• Calculadora de coste del trabajo, editor de imagen, gestión de cola y reimpresión, ajustes de cámara y de cabezales de impresión.
• Controlador de la configuración del equipamiento y los datos técnicos.
• Conexión Ethernet 10/100/1000 BT en RJ 45.

Especificaciones técnicas – Hotfoil

iFOIL L
Aplicación del módulo opcional de estampación en caliente 100% digital. Formato de pliego estándar 75×120 cm (29×47’’).

Velocidad de producción
Hasta 1200 (5) pliegos B2 por hora aprox (o hasta 25 m por minuto aprox – 65,6 pies por minuto aprox).

Películas
Utiliza una variedad (6) de hot foils disponible en el mercado. Sistema de optimación del consumo de película.

Bobinas
Diámetro y longitud máx.: +-30cm /11,8’’ y desde 400 a 2000 metros de película (1300 a 6500 pies).
Hasta 5 bobinas simultáneas en el mismo eje (con un mínimo de 10cm/3,9’’ por bobina)
2 núcleos disponibles: 1 pulgada como estándar y 3 pulgadas opcionales.

Superficie máxima
La superficie del laminado en caliente no puede sobrepasar los 74×119 cm (29,1×46,8’’).

Estampado
Grosor de 18 a 200 m. La superficie de la película metalizada puede cubrirse con una capa de laca u otra lámina.

Aire seco
Requiere aire sin aceites a un suministro de 6 bar (87 psi) & 24 m3/h.

Otras opciones
Kit Evo para Mejora de Actualizaciones de 64cm:
Actualización u opción posterior para impresión de pliegos de hasta 64×120 cm/ 24×47’’ de tamaño.
Kit Evo para Mejora de Actualizaciones de 75cm:
Actualización u opción posterior para impresión de pliegos de hasta 75×120 cm/ 29×47’’ de tamaño.

Mejora de Datos Variables (VDE)
El sistema óptico instantáneo de datos variables utiliza una cámara y códigos de barra pre-impresos. Datos variables para texto, gráficos e imágenes tanto en áreas con barnizado Reserva 2D/3D como en áreas de laminado en caliente.

Mantenimiento y Asistencia Técnica Remota
• Nuevo: Limpieza y secado de cabezales inkjet automatizados.
• Mantenimiento diario completo en menos de 10 min.
• Mayoría de procesos automatizados.
• Paso de arranque en frío a producción en menos de 15 min.
• Asistencia y resolución de problemas remotos a través de videocámara web incluida (requiere conexión a internet de alta velocidad).

Dimensiones y peso de la JETvarnish 3D EVO + iFOIL
11,10 x 1,96 x 1, 83 metros (LargoxAnchoxAlto)
Aclaración: 1 metro en 3 lados y 2 metros en el lado de la apiladora.
± 5000 kg

Requisitos eléctricos
JETvarnish 3D Evo + iFOIL L
40 kW (63A) a 400 voltios – 50/60 Hz
20 kW (32A) a 400 voltios – 50/60 Hz

Entorno operativo
Temperatura: 18 a 30ºC / 64 a 86ºF
Humedad relativa entre el 30 y el 50%. (Sin condensación).

El tamaño del pliego por defecto es B2 (52x74cm/20×29’’) a menos que se indique lo contrario.
(1) la velocidad variará en función del parámetro de impresión utilizado.
(2) con el kit Evo de 75cm/29’’.
(3) dependiendo de las opciones elegidas.
(4) confirmar la compatibilidad soporte/tóner/película metálica con MGI.
(5) la velocidad variará en función del parámetro de impresión utilizado.
(6) confirmar la compatibilidad soporte/tóner/película metálica con MGI.

• Algunas de las ilustraciones del producto pueden tener accesorios opcionales.
• Las especificaciones y accesorios están basados en la información disponible a la hora de la publicación y están sujetos a cambio sin previo aviso.
• OMC, sae no garantiza que las especificaciones mencionadas estén libres de error.
